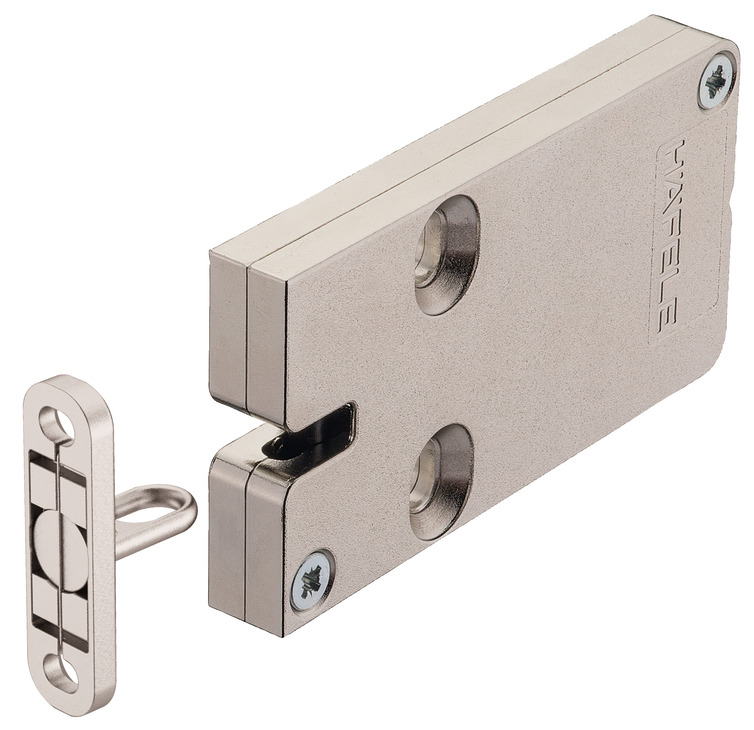

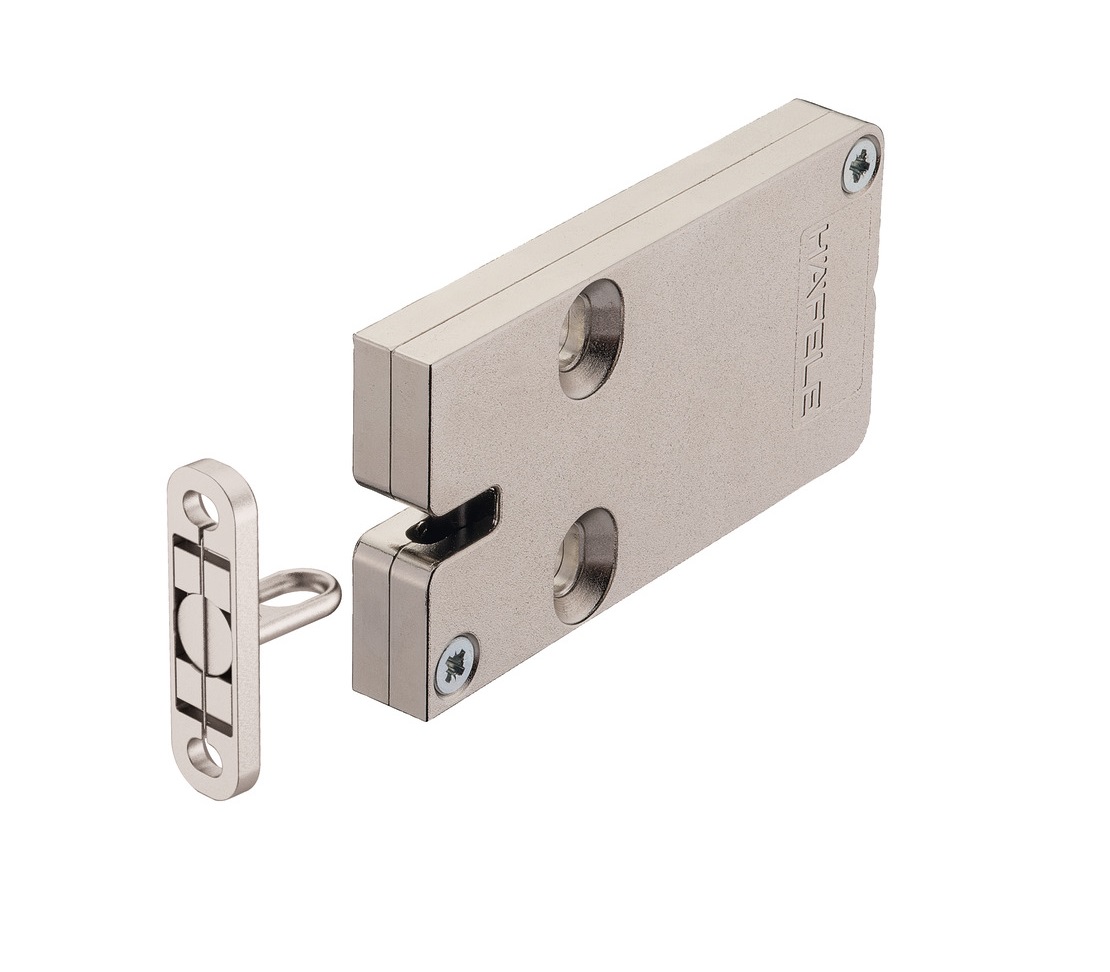

Мебельный замок Häfele Dialock EFL 3/3C, сетевой замок с обратной связью
Обратите внимание: изображение товара на сайте может отличаться от фактического внешнего вида товара.
Обратите внимание: из-за колебания курса валют реальная цена может отличаться от указанной на сайте.
Описание
Дополнительный встроенный контакт для сигнала о состоянии двери.
Электродвижущий механизм блокировки EFL 3C, не подверженный магнитному воздействию.
Плоская конструкция для гибкой и интегрированной установки в мебель.
EFL 3 можно монтировать с обеих сторон.
Ответная планка может быть установлена спереди или сбоку.
Соединительная вилка с защитой от проворачивания.
Вариант статьи
EFL 3: с обратной связью,
саморегулирующимся запорным элементом с компенсацией 3D-допусков, запорный кронштейн может монтироваться горизонтально и с обеих сторон
Тип продукта
Область применения
Сетевой электрический замок для внутреннего применения: для вращающихся дверей, откидных створок, раздвижных дверей, ящиков или рольставней в мебели, офисном и торговом оборудовании
Исполнение
Электромоторная блокировка,
EFL 3: саморегулирующаяся ответная планка с компенсацией 3D-допуска, поперечная ответная планка,

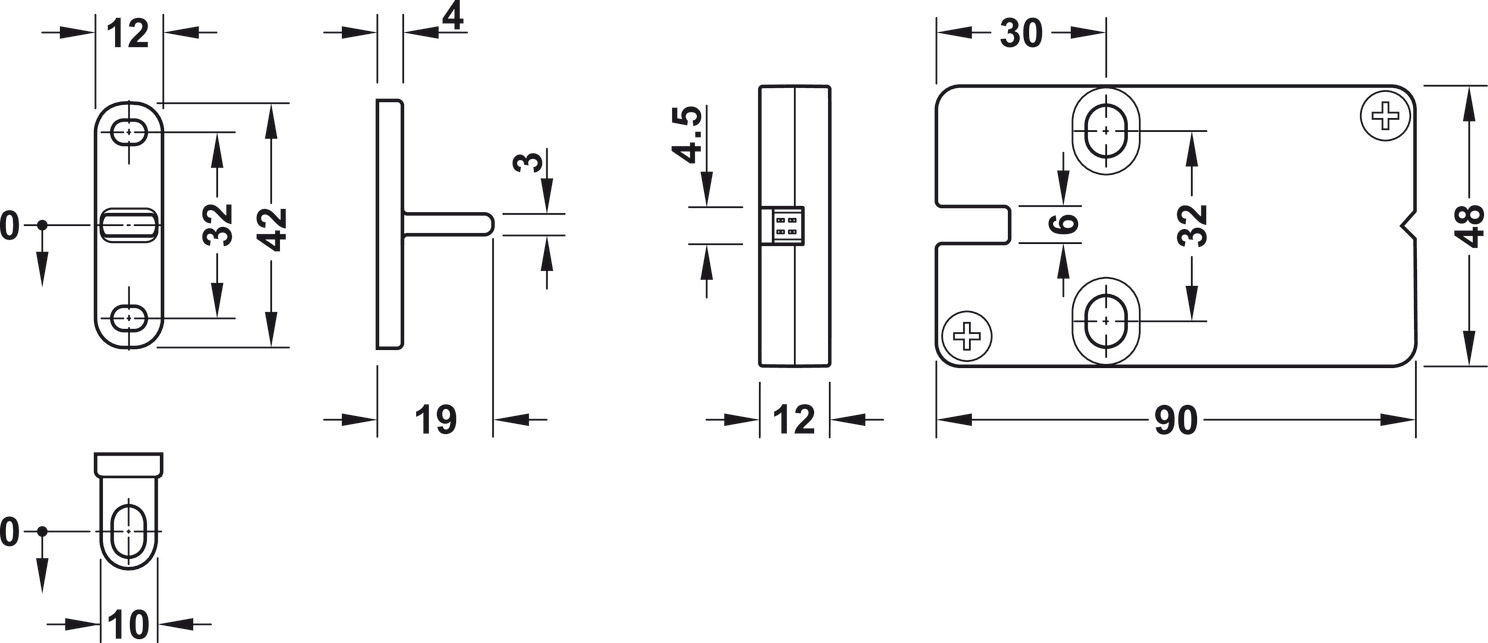

EFL 3C: ответная планка с магнитом, поперечная ответная планка, плоская конструкция 12 мм (возможна установка рядом с выдвижным ящиком, расстояние до боковины шкафа >12 мм)
материал
Корпус и запорный болт: литой цинк
Цвет/Поверхность
Информация о заказе
Соединительный кабель CC 200 и маркировочный шаблон для EFL 3 / EFL 3C заказывайте отдельно.
Объем поставки
1 мебельный замок EFL 3 или EFL 3C
1 ответная планка
Функция:
В сочетании с мебельным терминалом FT 200 / FT 200 CAP мебельный замок открывается после удержания ключа авторизованным пользователем в течение 3 секунд (стандартная функция защёлки). По истечении времени открытия замок автоматически запирается.

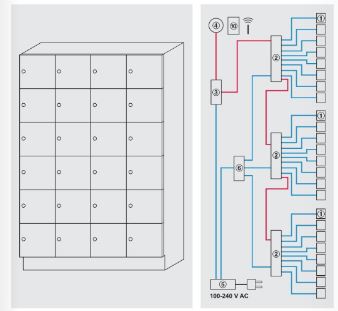

Состояние двери (открыта/закрыта) определяется с помощью контакта обратной связи и дополнительного макроса. Подключённый мебельный терминал FT 200 отправляет сигнал тревоги.
Дополнительную информацию о принципе работы можно найти в руководстве по эксплуатации мебельного терминала FT 200 / FT 200 CAP.
Для сборки используйте разметочный шаблон.
Обратите внимание на максимально возможную длину кабеля; более подробную информацию можно найти в распределительных колодках MLA 6P и MLA 8.
Прижимную планку ответной планки можно прикрутить к противоположной стороне с помощью мебельной ручки (расстояние между отверстиями 32 мм).
Особенно подходит для мебельных конструкций с доводчиками и механизмами самозакрывания. Не подходит для ящиков и распашных дверей с функцией открывания от нажатия.
<200 мм, требуется остановка образца
Между EFL 3 / EFL 3C и ответной частью не допускается установка дополнительных облицовок/материалов (например, перфорированного листового металла).
Саморегулирующийся запорный элемент с компенсацией двумерного допуска +/- 2 мм. Дополнительные возможности регулировки замка и запорного элемента.
